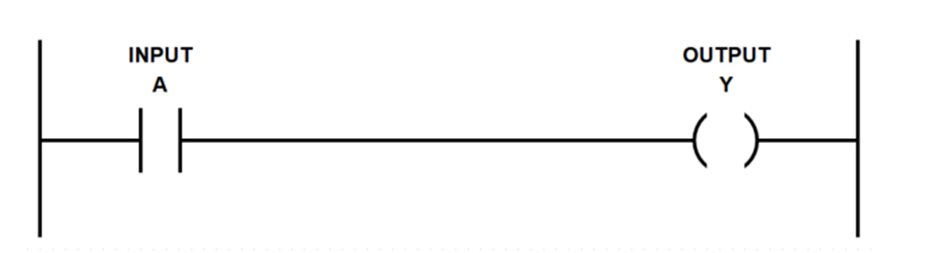

Predstavme si reálnu udalosť, ktorú priradíme k normálne otvorenému kontaktu (NO) a označíme ju ako „A“.
V Ladder Logic sa reálne udalosti definujú ako vstupy PLC.

Teraz nazvime výsledok logickej funkcie ako „Y“.
V Ladder Logic je výsledok logickej funkcie v priečke (rung) definovaný ako výstup PLC.

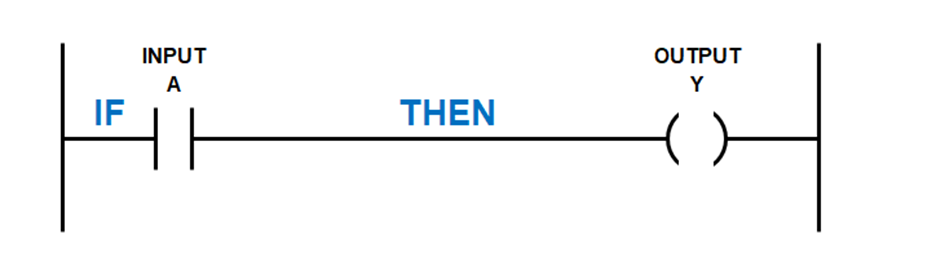

Teraz si odhalíme skryté zabudované funkcie tým, že ich zvýrazníme modrou farbou, aby sme znázornili vzťah medzi štruktúrou priečky (rung) v ladder diagrame a zabudovanými funkciami IF, THEN..

Logický výraz z uvedenej priečky môžeme zapísať ako: IF A THEN Y.

Keďže vstup PLC A sa riadi binárnym princípom, môže nadobúdať dva možné stavy – TRUE alebo FALSE.
Z toho vyplývajú dve možné logické kombinácie:

IF A = FALSE THEN Y = FALSE
IF A = TRUE THEN Y = TRUE

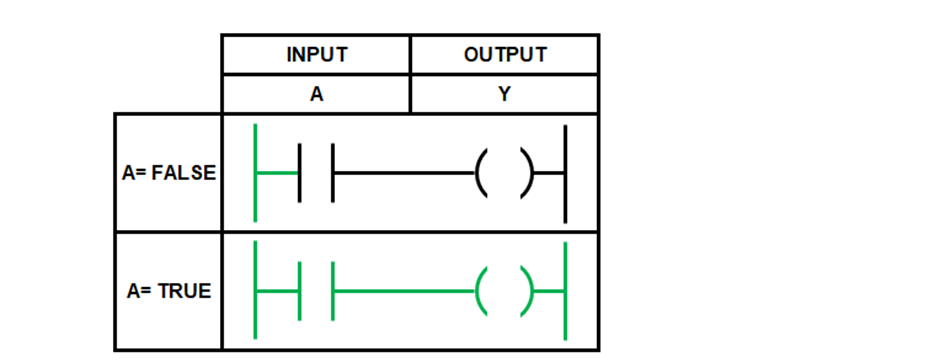

Tento vzťah môžeme vyjadriť aj pomocou pravdivostnej tabuľky:

Ak tento logický vzťah preložíme do ladder logic diagramu, vyjadríme ho symbolicky pomocou normálne otvoreného kontaktu (NO) pre vstup a reléovej cievky pre výstup.

Treba si zapamätať, že tok logiky prebieha zľava doprava a riadi sa rovnakým princípom ako tok elektrického prúdu v elektrickom obvode.
