Vstupné podmienky – detekcia prejazdu vlaku

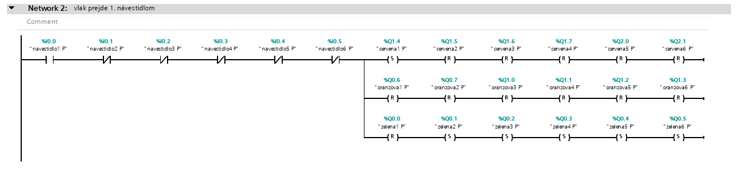

Vstupy %I0.0 až %I0.5 predstavujú stav jednotlivých návestidiel. Kontakt %I0.0 („návestidlo1 P“) je normálne otvorený (NO), zatiaľ čo kontakty %I0.1 až %I0.5 („návestidlo2 P“ až „návestidlo6 P“) sú normálne zatvorené (NC).
Platí, že ak %I0.0 = 1, vlak prešiel prvým návestidlom a ostatné návestidlá ešte neboli vlakom ovplyvnené.
Nastavenie červeného návestidla (S)
V prvej vetve výstupov sa nastaví %Q1.4 („červená1 P“) pomocou funkcie Set (S). Výstupy %Q1.5 až %Q2.1 („červená2 P“ až „červená6 P“) sú resetované, takže červené svetlo sa aktivuje iba na prvom návestidle.
Vypnutie oranžových svetiel (R)
V druhej vetve sa resetujú výstupy %Q0.6 až %Q1.3 („oranžová1 P“ až „oranžová6 P“), čím sa zabezpečí, že žiadne výstražné svetlo nesvieti.
Prepnutie zelených návestidiel
V spodnej vetve sa resetuje výstup %Q0.0 („zelená1 P“) a zároveň sa nastavia výstupy %Q0.1 až %Q0.5 („zelená2 P“ až „zelená6 P“), takže zelené svetlo zostáva aktívne na nasledujúcich návestidlách.
