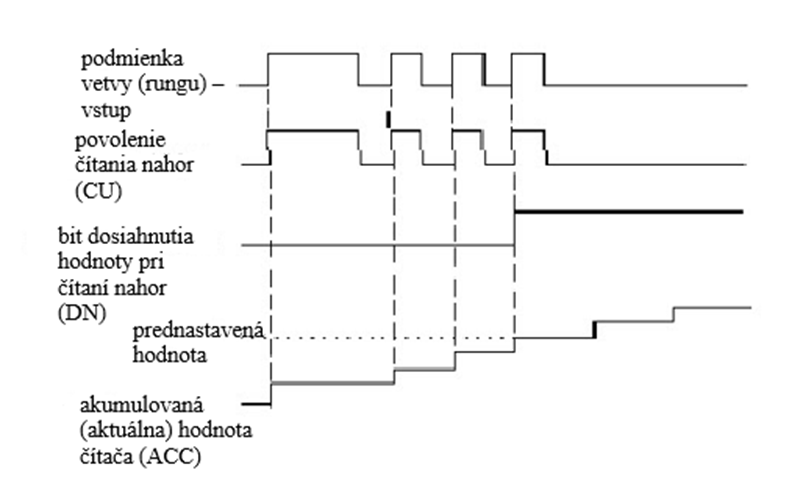

Čítač CTU slúži na zvyšovanie hodnoty čítača pri každej nábežnej hrane na vstupe CU.

Funkčný princíp:

Ak sa na vstupe CU objaví nábežná hrana, hodnota CV sa zvýši o 1.
Ak je aktivovaný vstup R, hodnota CV sa okamžite vynuluje.
Ak CV dosiahne alebo prekročí hodnotu PV, výstup Q sa nastaví do logickej 1.

Význam vstupov a výstupov:

CU (Count Up) – vstup na počítanie impulzov,
R (Reset) – vynulovanie čítača,
PV (Preset Value) – prednastavená cieľová hodnota,
CV (Current Value) – aktuálna hodnota čítača,
Q – signál dosiahnutia alebo prekročenia PV.

Typické použitie:

počítanie vyrobených kusov,
počítanie zopnutí stroja,
sledovanie počtu cyklov výrobného procesu.
