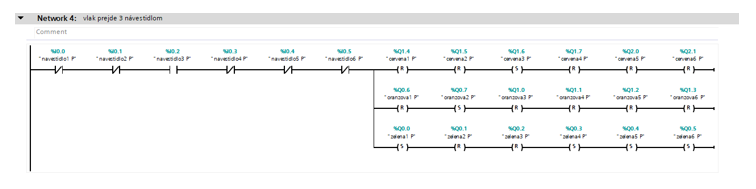

Vstupné podmienky – poloha vlaku
Na vstupe siete sú zapojené tieto kontakty:
· %I0.0 – návestidlo1 P (NC)
· %I0.1 – návestidlo2 P (NC)
· %I0.2 – návestidlo3 P (NO)
· %I0.3 až %I0.5 – návestidlo4 P až návestidlo6 P (NC
Prepnutie červených návestidiel
V hornej vetve výstupov:
· %Q1.4 – červená1 P (R)
· %Q1.5 – červená2 P (R)
· %Q1.6 – červená3 P (S)
· %Q1.7 až %Q2.1 – červená4 P až červená6 P (R
Nastavenie výstražnej (oranžovej) návesti
V druhej vetve:
· %Q0.6 – oranžová1 P (R)
· %Q0.7 – oranžová2 P (S)
· %Q1.0 až %Q1.3 – oranžová3 P až oranžová6 P (R)
Nastavenie zelených návestí
V spodnej vetve:
· %Q0.0 – zelená1 P (S)
· %Q0.1 – zelená2 P (R)
· %Q0.2 – zelená3 P (R)
· %Q0.3 až %Q0.5 – zelená4 P až zelená6 P (S)
