XOR
Základná idea:
Výstup je 1, ak je presne jeden vstup 1, nie obidva.

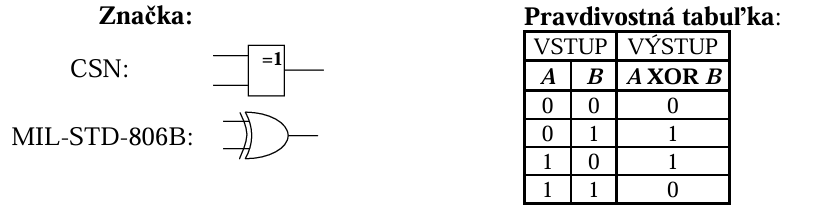

Hradlo XOR (exkluzívny logický súčet → A⊕B )
Funkcia: jeho výstup je exkluzívnym logickým súčtom všetkých jeho vstupov

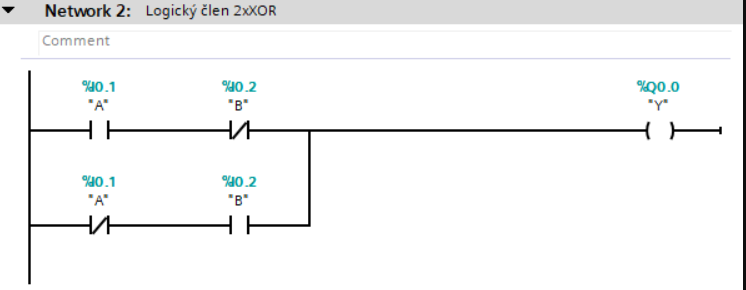

Názorná ukážka log. člena XOR v programe TIA PORTAL:
Základná idea:
Výstup je 1, ak je presne jeden vstup 1, nie obidva.
Hradlo XOR (exkluzívny logický súčet → A⊕B )
Funkcia: jeho výstup je exkluzívnym logickým súčtom všetkých jeho vstupov
Názorná ukážka log. člena XOR v programe TIA PORTAL:
