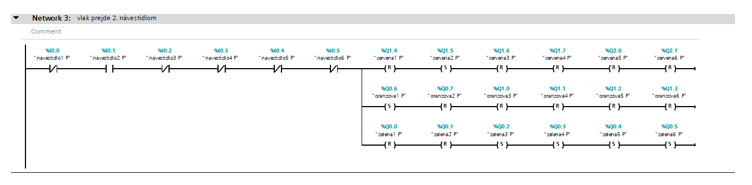

Vstupné podmienky – poloha vlaku
Na vstupe siete sú použité kontakty:
· %I0.0 – návestidlo1 P (NC – normálne zatvorený)
· %I0.1 – návestidlo2 P (NO – normálne otvorený)
· %I0.2 až %I0.5 – návestidlo3 P až návestidlo6 P (NC)
Prepnutie červených návestidiel
V hornej vetve výstupov:
· %Q1.4 – červená1 P (R – Reset)
· %Q1.5 – červená2 P (S – Set)
· %Q1.6 až %Q2.1 – červená3 P až červená6 P (R – Reset)
Aktivácia výstražnej (oranžovej) návesti
V druhej vetve:
· %Q0.6 – oranžová1 P (S – Set)
· %Q0.7 až %Q1.3 – ostatné oranžové (R – Reset)
Nastavenie zelených návestí
V spodnej vetve:
· %Q0.0 – zelená1 P (R – Reset)
· %Q0.1 – zelená2 P (R – Reset)
· %Q0.2 až %Q0.5 – zelená3 P až zelená6 P (S – Set)
