Základný modul S7-1200 je navrhnutý ako kompaktné zariadenie s vysokou integráciou funkcií. V jednom plastovom puzdre sa nachádza mikroprocesor, napájací zdroj, pamäť, digitálne a analógové vstupy/výstupy, sieťové porty a rozhrania pre rozširujúce moduly. Konštrukcia modulu je navrhnutá tak, aby sa montoval na DIN lištu, čo umožňuje rýchlu inštaláciu do rozvádzača. Predný kryt je rozdelený na dve časti – horná slúži na prístup k slotu pre SIMATIC Memory Card, spodná zakrýva odnímateľné svorkovnice pre vstupy a výstupy.

Na čelnom paneli CPU sa nachádzajú LED indikátory, ktoré signalizujú stav napájania, prevádzkový režim (RUN/STOP), prítomnosť systémovej chyby (SF), chybu komunikácie (BUSF) a stav jednotlivých vstupov a výstupov. Pomocou týchto kontroliek môže údržbár alebo operátor rýchlo zistiť, v akom stave sa systém nachádza, bez potreby pripojenia k počítaču

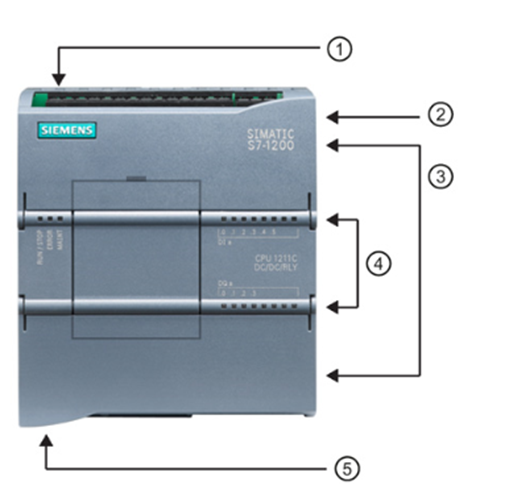

① Napájací konektor
② Slot na pamäťovú kartu pod hornými dvierkami
③ Odnímateľné používateľské konektory (za dvierkami)

④ Indikačné LED diódy stavu vstupov/výstupov na doske
⑤ Konektor PROFINET (na spodnej strane CPU)
