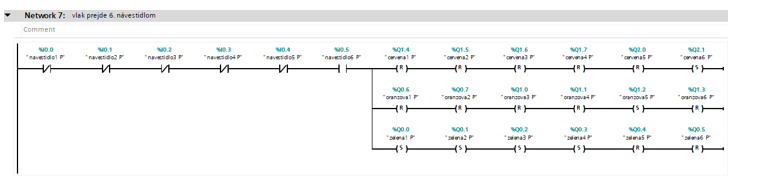

Vstupné podmienky – poloha vlaku
Na vstupe siete sú zapojené kontakty:
· %I0.0 až %I0.4 – návestidlo1 P až návestidlo5 P (NC)
· %I0.5 – návestidlo6 P (NO)
Nastavenie červených návestí
V hornej vetve výstupov:
· %Q1.4 až %Q2.0 – červená1 P až červená5 P (R)
· %Q2.1 – červená6 P (S)
Aktivácia výstražnej (oranžovej) návesti
V druhej vetve:
· %Q0.6 až %Q1.1 – oranžová1 P až oranžová4 P (R)
· %Q1.2 – oranžová5 P (S)
· %Q1.3 – oranžová6 P (R)
Nastavenie zelených návestí
V spodnej vetve:
· %Q0.0 až %Q0.3 – zelená1 P až zelená4 P (S)
· %Q0.4 a %Q0.5 – zelená5 P a zelená6 P (R)
