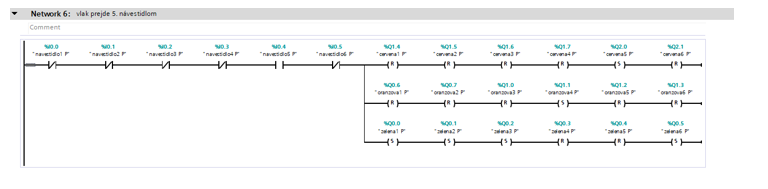

Vstupné podmienky – poloha vlaku
Na vstupe siete sú zapojené kontakty:
· %I0.0 až %I0.3 – návestidlo1 P až návestidlo4 P (NC)
· %I0.4 – návestidlo5 P (NO)
· %I0.5 – návestidlo6 P (NC)
Nastavenie červených návestí
V hornej vetve:
· %Q1.4 – červená1 P (R)
· %Q1.5 – červená2 P (R)
· %Q1.6 – červená3 P (R)
· %Q1.7 – červená4 P (R)
· %Q2.0 – červená5 P (S)
· %Q2.1 – červená6 P (R)
Aktivácia výstražnej (oranžovej) návesti
V druhej vetve:
· %Q0.6 – oranžová1 P (R)
· %Q0.7 – oranžová2 P (R)
· %Q1.0 – oranžová3 P (R)
· %Q1.1 – oranžová4 P (S)
· %Q1.2 a %Q1.3 – oranžová5 P a 6 P (R)
Nastavenie zelených návestí
V spodnej vetve:
· %Q0.0 – zelená1 P (S)
· %Q0.1 – zelená2 P (S)
· %Q0.2 – zelená3 P (S)
· %Q0.3 – zelená4 P (R)
· %Q0.4 – zelená5 P (R)
· %Q0.5 – zelená6 P (S)
