XNOR
Základná idea:
Výstup je 1, ak sú vstupy rovnaké (oba 0 alebo oba 1).

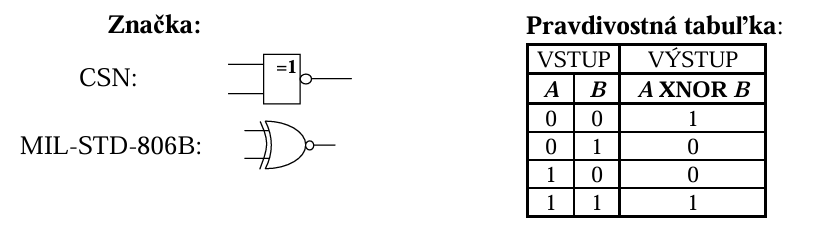

Hradlo XNOR (negácia exkluzívneho logického súčtu → A⊕B )
Funkcia: jeho výstup je negácia exkluzívneho logického súčtu všetkých jeho
vstupov.

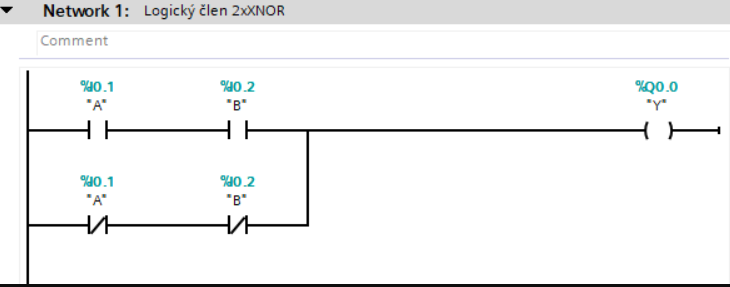

Názorná ukážka log. člena XNOR v programe TIA PORTAL:
